Diese Anleitung beschreibt, wie Sie Ihre KEBA P30 x-series Wallbox mit dem Charge Repay Service verbinden können. Sie können die Konfiguration entweder über die KEBA App oder das Webinterface der Wallbox vornehmen.
Bevor Sie starten, sollten Sie als Dienstwagenfahrender das Onboarding (https://app.charge-repay.io
) im Service selbst abgeschlossen haben. Wenn Sie Ihre Wallbox per Mobilfunk mit dem Internet verbinden möchten, durchlaufen Sie bitte zunächst die Anleitung zum Einsetzen der SIM-Karte. Bei Verbindung per WLAN, können Sie direkt mit der Konfiguration beginnen.
Übersicht Anleitungen
Einsetzen der SIM-Karte
Einsetzen der SIM Karte kann durch elektrische Laien durchgeführt werden, da jegliche elektrische Anschlüsse durch verschraubte Abdeckungen geschützt sind. Sollten Sie Probleme mit der Umsetzung der Anleitung haben, kontaktieren Sie gerne unseren Support. Einige Unternehmen bieten den Austausch der SIM-Karte durch einen Elektro-Installateur an.
Support kontaktieren
Wallbox spannungsfrei schalten

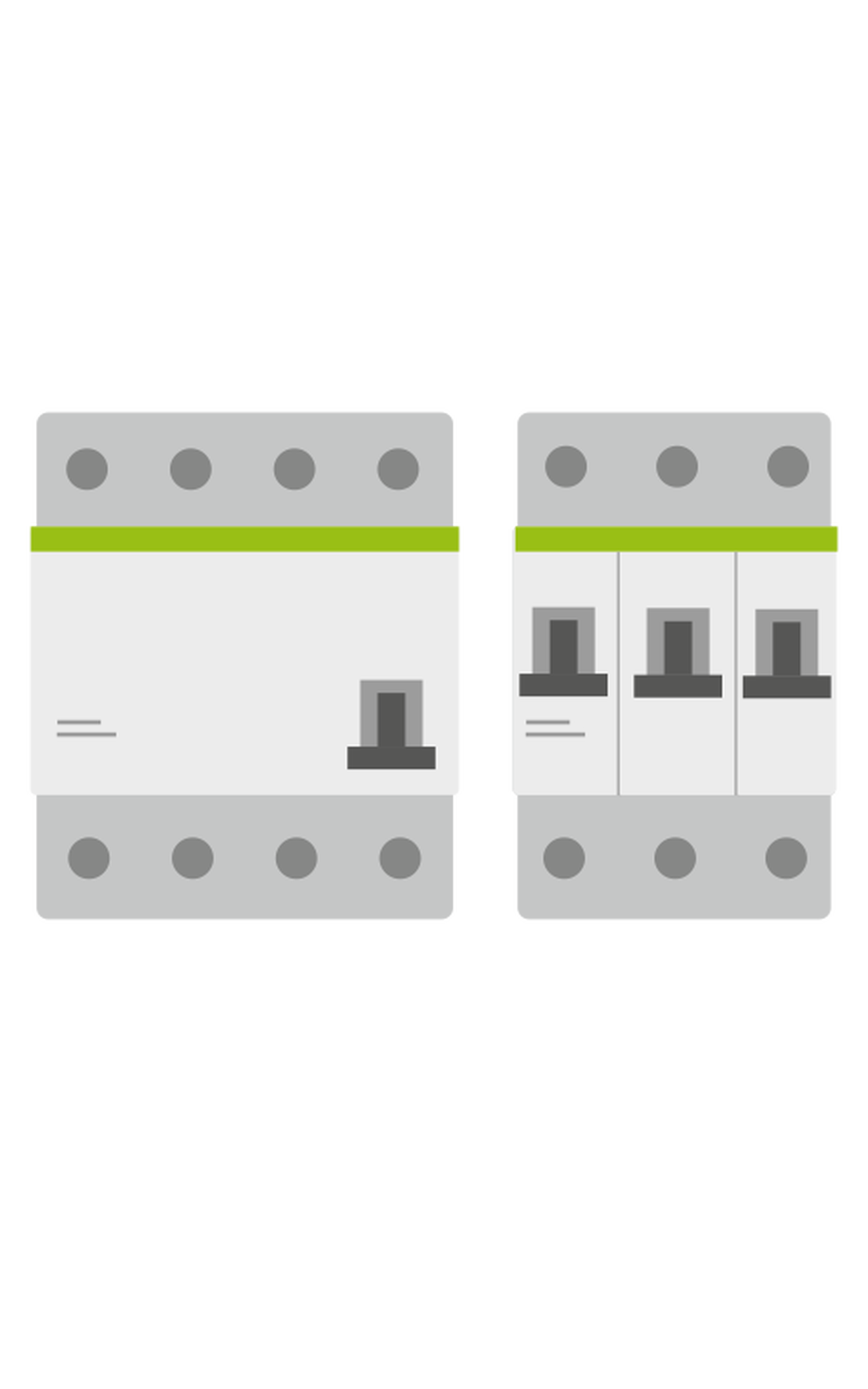

Schalten Sie die Wallbox spannungsfrei (Sicherung ausschalten). Legen Sie die neue SIM-Karte bereit.

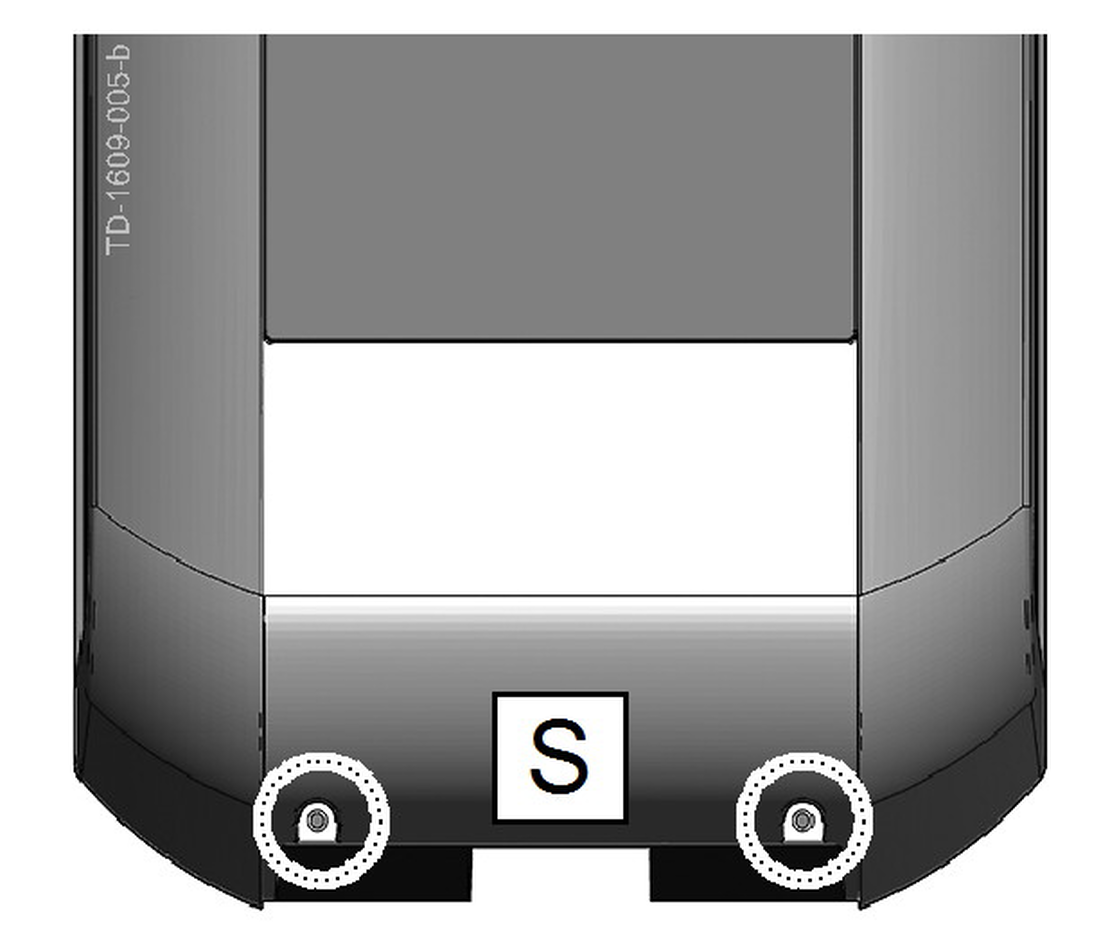

Deckelschrauben lösen
Lösen Sie an der Unterseite der Gehäuseabdeckung die zwei Deckelschrauben [S] mit einem Torx TX25 Schraubendreher.

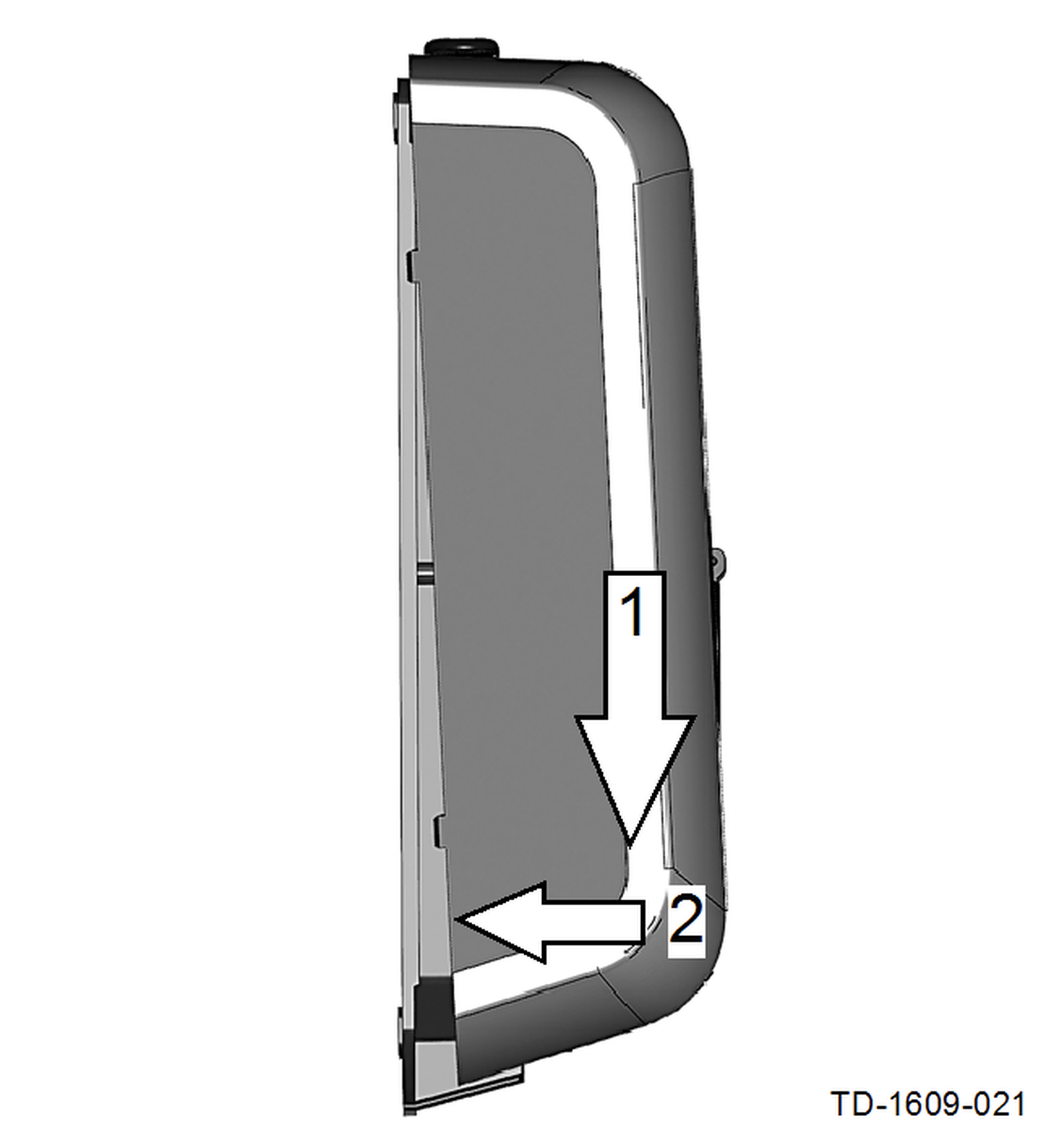

Abdeckung öffnen

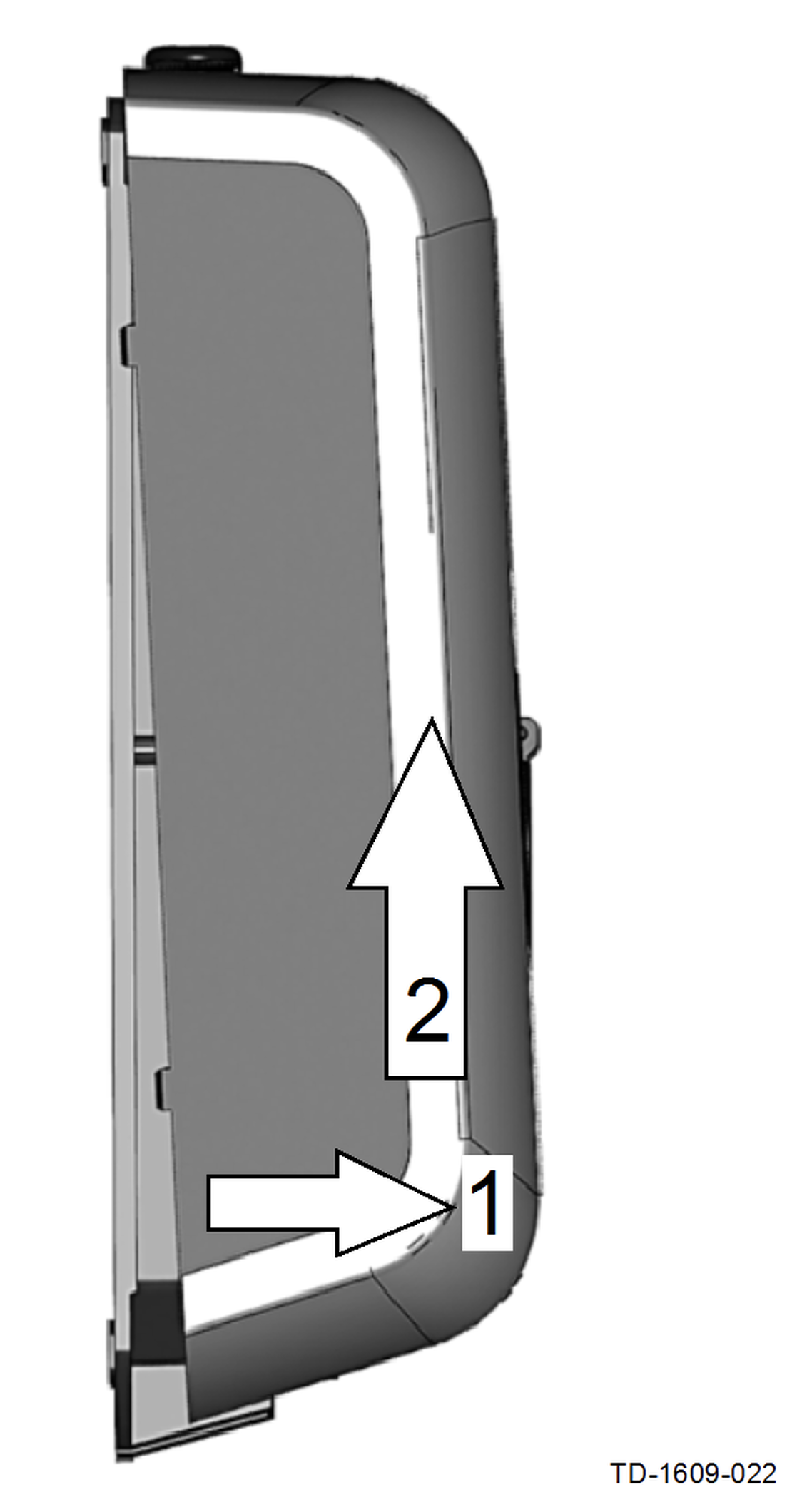

[1] Ziehen Sie die Gehäuseabdeckung unten ein Stück heraus. [2] Schieben Sie die Gehäuseabdeckung ein Stück nach oben, um sie auszuhängen.

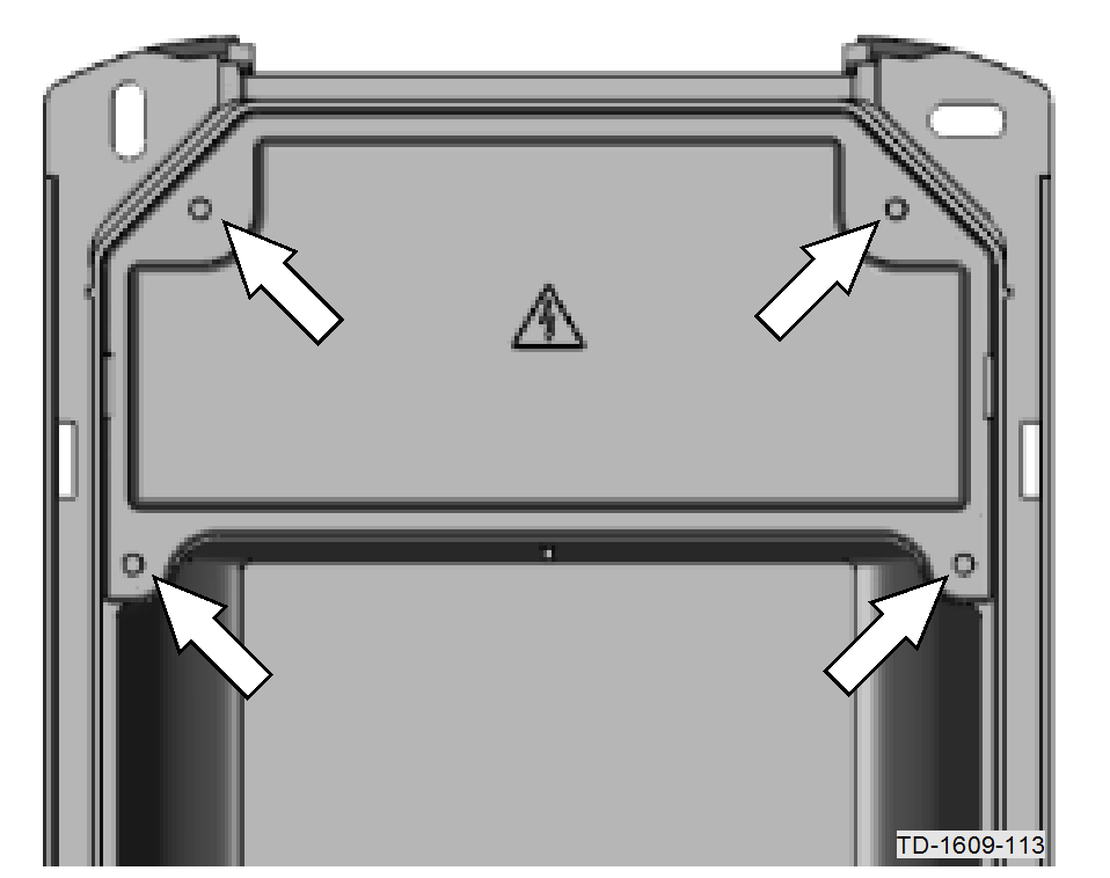

Anschlussfeldabdeckung öffnen
Lösen Sie die markierten Schrauben und entfernen Sie die Abdeckung. Die Schrauben sind ggf. mit Kappen und Plomben geschützt. Entfernen Sie diese zunächst.
Weitere Abdeckungen müssen nicht entfernt werden.

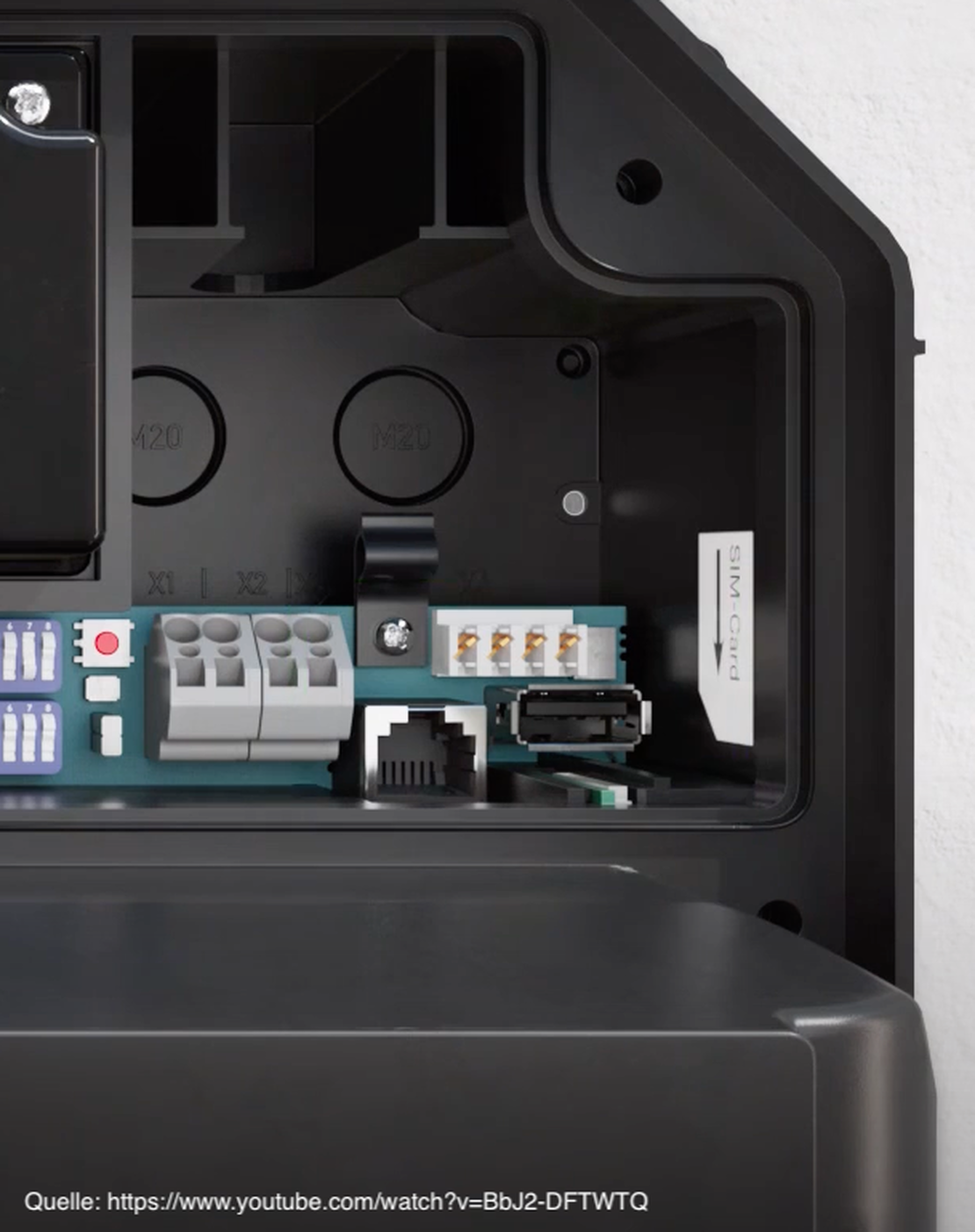

SIM Karte einsetzen
Falls noch vorhanden, ziehen Sie den gekennzeichneten Aufkleber über dem SIM-Kartensteckplatz ab. Drücken Sie anschließend die SIM-Karte leicht in den Kartensteckplatz, bis der Federmechanismus verriegelt. Achten Sie beim Einsetzen auf die korrekt Orientierung der SIM-Karte.
Hinweis: Achten Sie auf Sauberkeit im Anschlussfeld, damit keine Verschmutzungen (Drahtreste, etc.) durch den SIM-Kartensteckplatz in das Innere der Ladestation gelangen.
Anschlussfeldabdeckung schließen

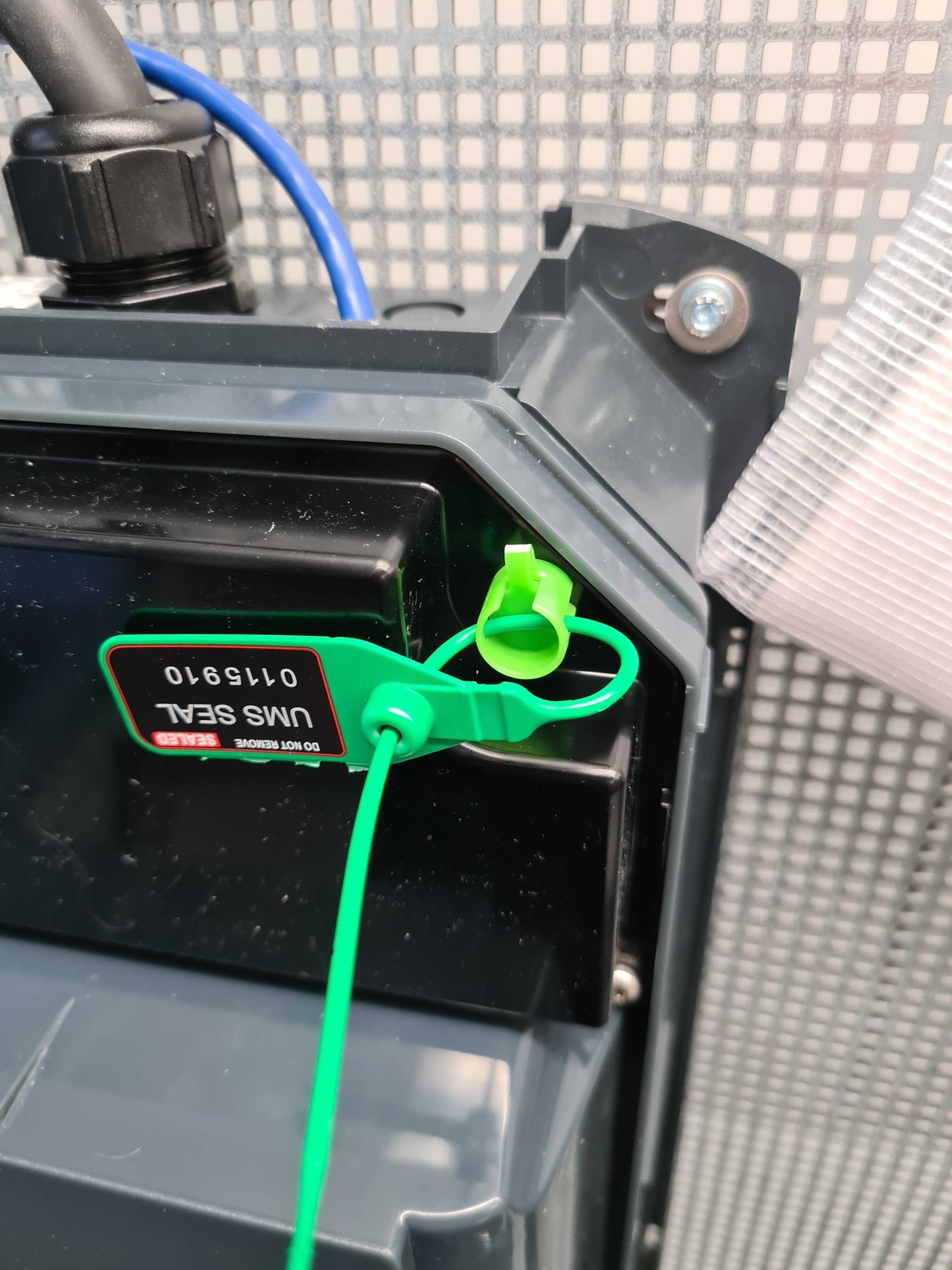

Setzen Sie die Abdeckung wieder ein und verschrauben Sie diese. Verwenden Sie bei einer Schraube die mitgelieferte Schraubenkappen und schließen Sie anschließend die mitgelieferte Plombe.
Abdeckung schließen
Schließen Sie das Gehäuse anschließend wieder indem Sie die Abdeckung einhängen und unten zuklappen. Verschrauben Sie die Abdeckung anschließend an der Unterseite. Fahren Sie nun mit der Anleitung zur Konfiguration fort.
Konfiguration über die KEBA eMobility App

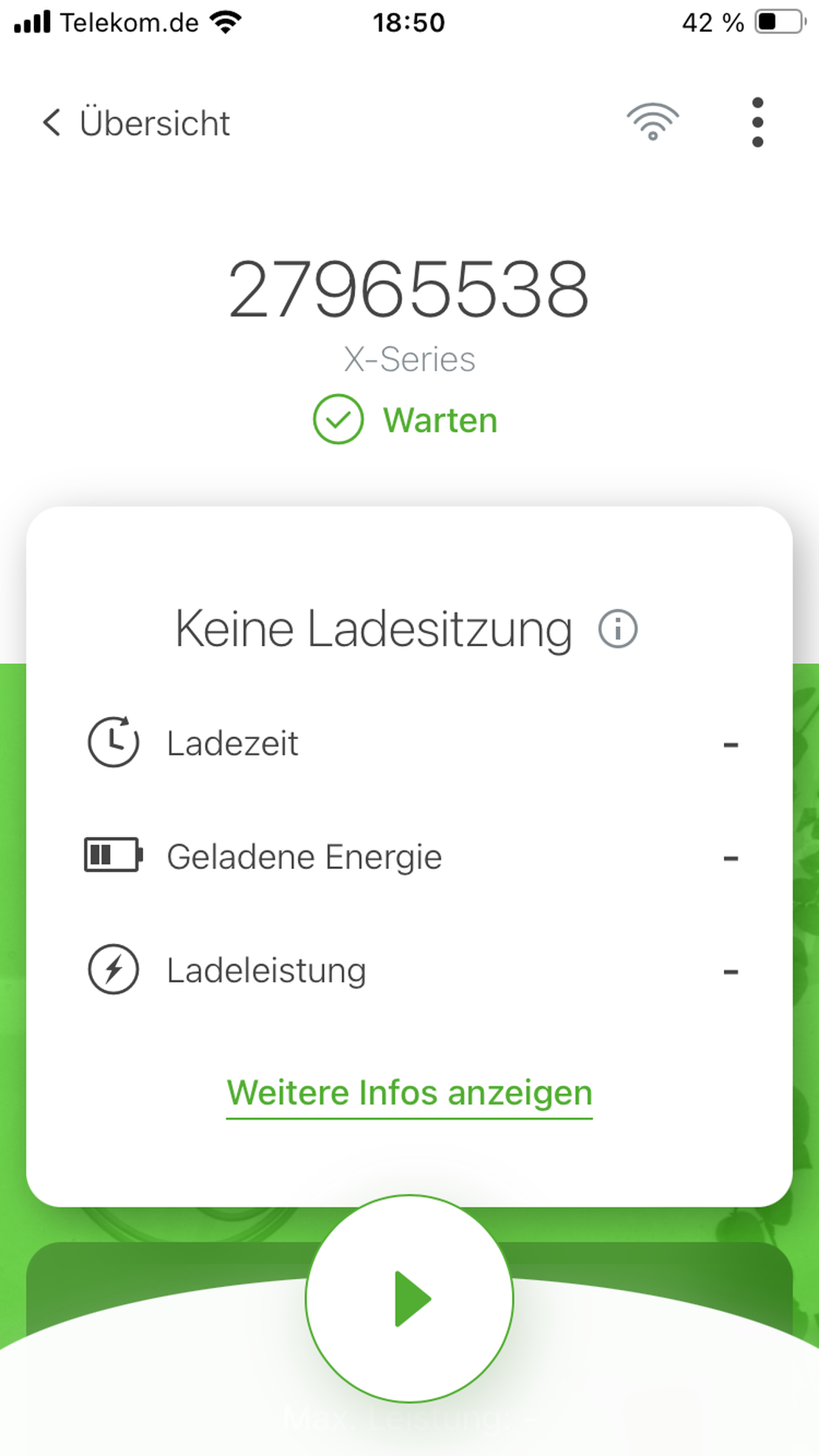

App öffnen & Wallbox auswählen
Laden Sie die KEBA eMobility App herunter und verbinden Sie Ihre Wallbox mit dieser. Wählen Sie Ihre KEBA P30 x-series Wallbox aus der Liste der verfügbaren Geräte aus bzw. verbinden Sie diese durch den Konfigurationsassistenten der App.

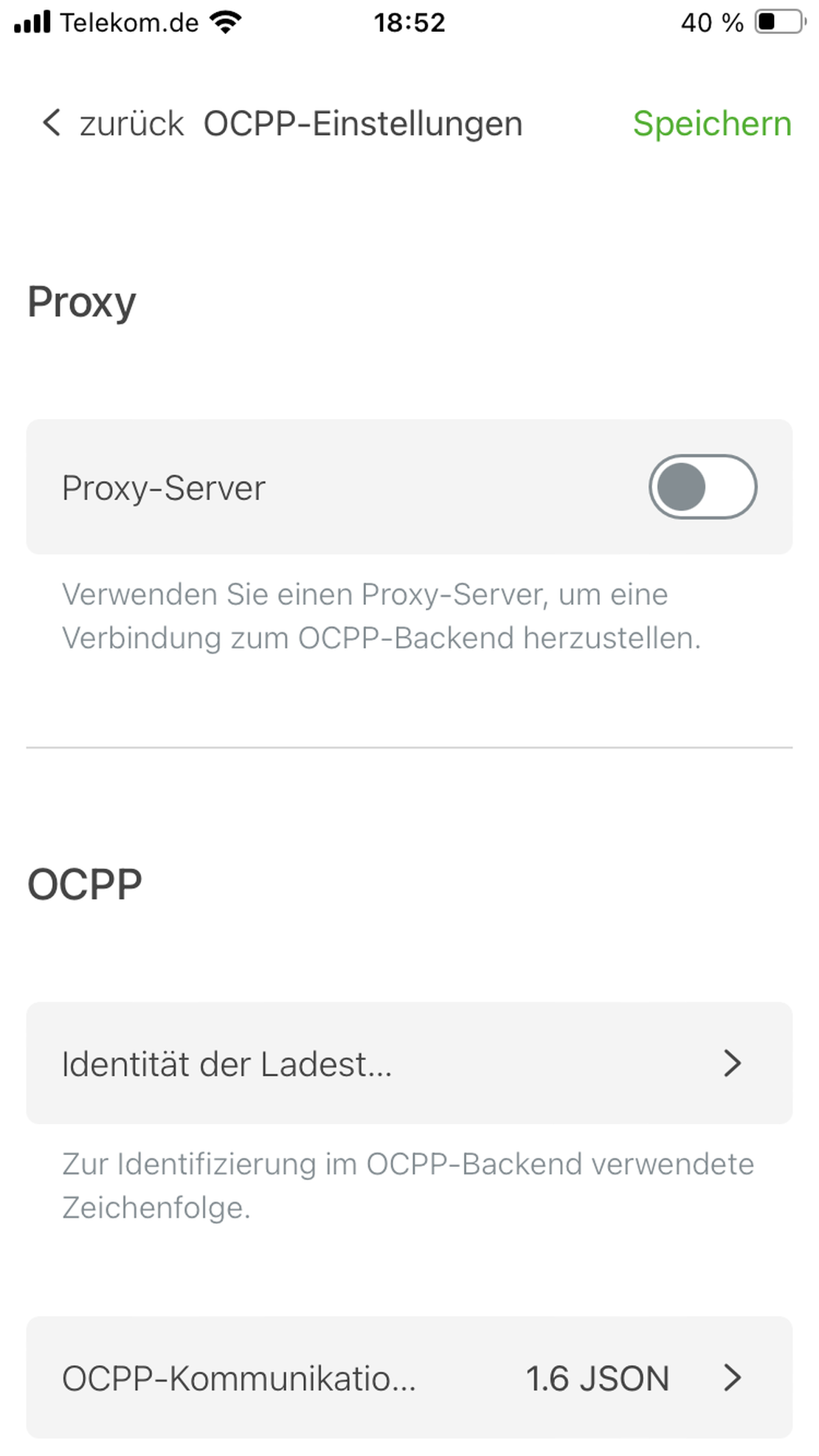

Einstellungen öffnen
Gehen Sie zu den Einstellungen der Wallbox und wählen Sie die erweiterten Einstellungen. Navigieren Sie zum Abschnitt für OCPP (Open Charge Point Protocol) Einstellungen. Achten Sie darauf, dass der ‘Proxy Server’ deaktiviert ist. Setzen Sie den OCPP-Kommunikationstyp auf 1.6 JSON.

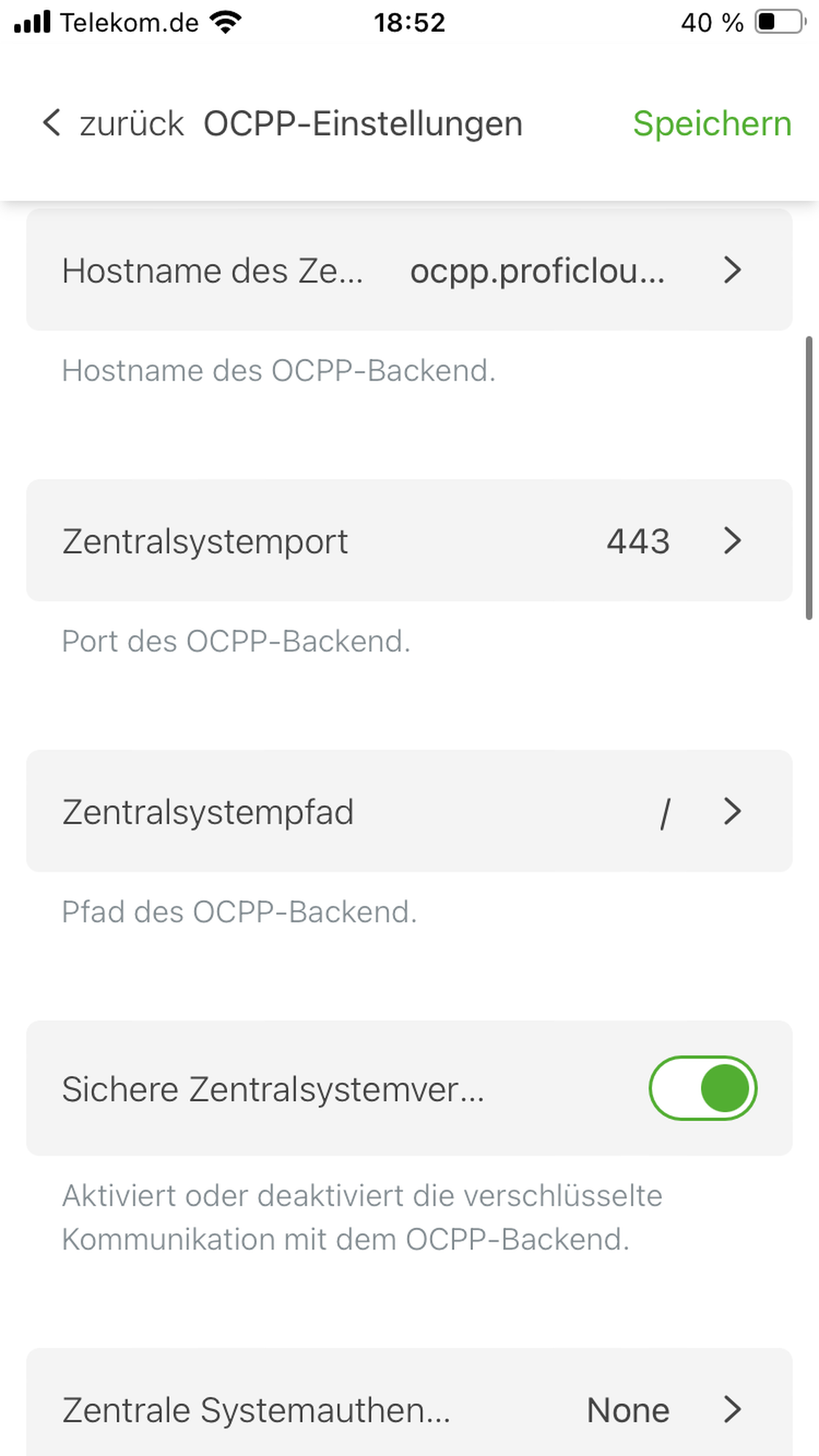

Serverinformationen eingeben
Tragen Sie folgende Daten ein:
Identität der Ladestation: ChargepointID aus dem Charge Repay Service (Menü -> Anleitung)
Hostname des Zentralsystems: ocpp.proficloud-production.io
Zentralsystemport: 443
Zentralsystempfad: /
Sichere Zentralsystemverbindung: aktivieren
Klicken Sie anschließen auf “Speichern”. Es erscheint ein Dialog. Wählen Sie dort “Nicht Neustarten”.
Zertifikat hochladen (optional)
Sollte keine OCPP Verbindung aufgebaut werden können, laden Sie das Zertifikat IRSG Root X1 als Stammzertifikat hoch. Ansonsten überspringen Sie zunächst diesen Schritt
Verbindung konfigurieren (SIM)
Sollten Sie Ihre Wallbox nicht per Mobilfunk, sondern per WLAN mit dem Internet verbinden, gehen Sie direkt zum nächsten Schritt.

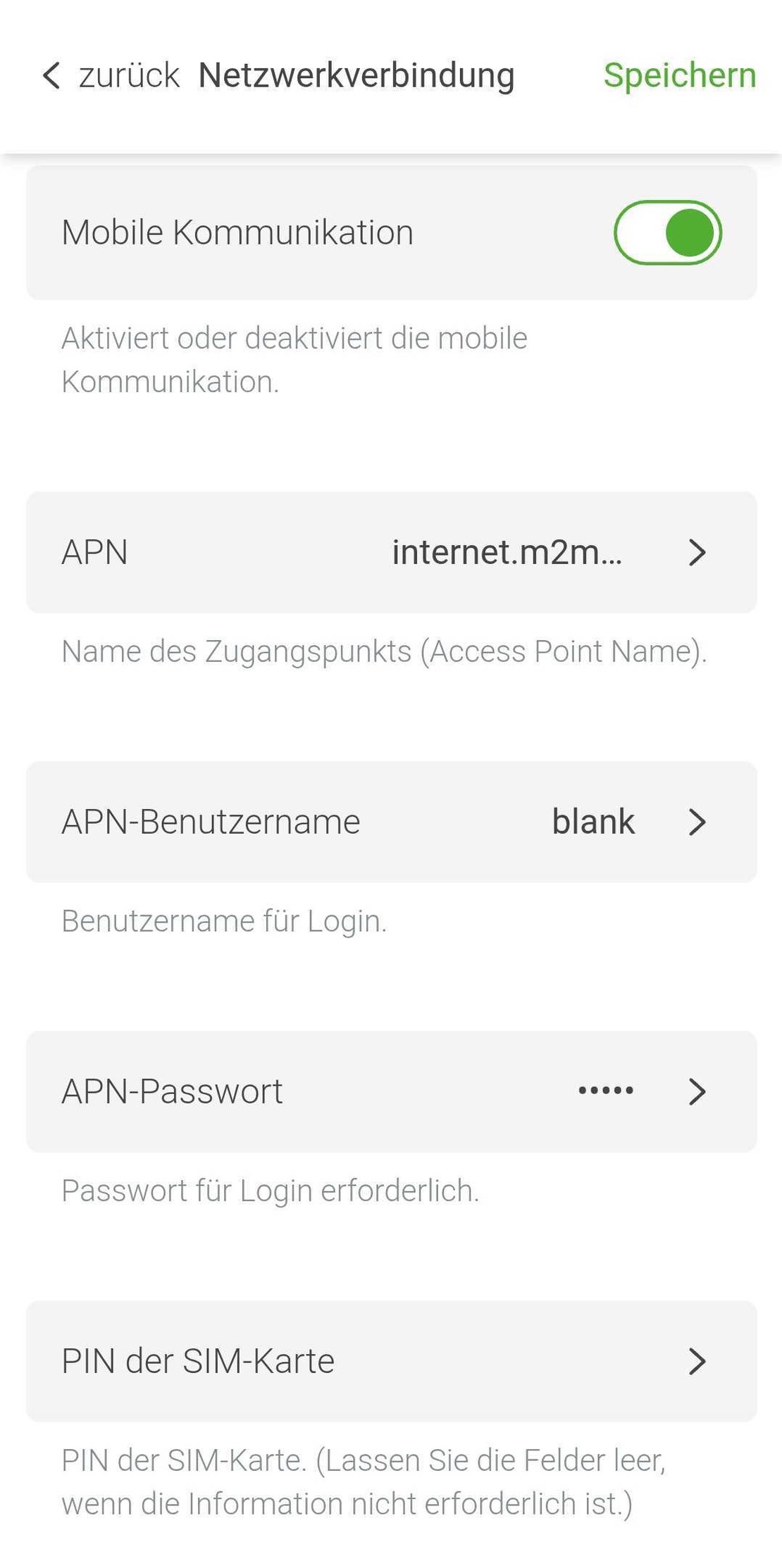

Navigieren Sie in den Bereich Netzwerkverbindungen und aktivieren Sie den Toggle “Mobile Kommunikation”. Tragen Sie anschließend die folgenden Werte ein:
APN: internet.m2mportal.de
APN-Benutzername: m2m
APN-Passwort: sim
Verbindung konfigurieren (WLAN)
Sollten Sie Mobilfunk konfiguriert haben, können Sie diesen Schritt überspringen.

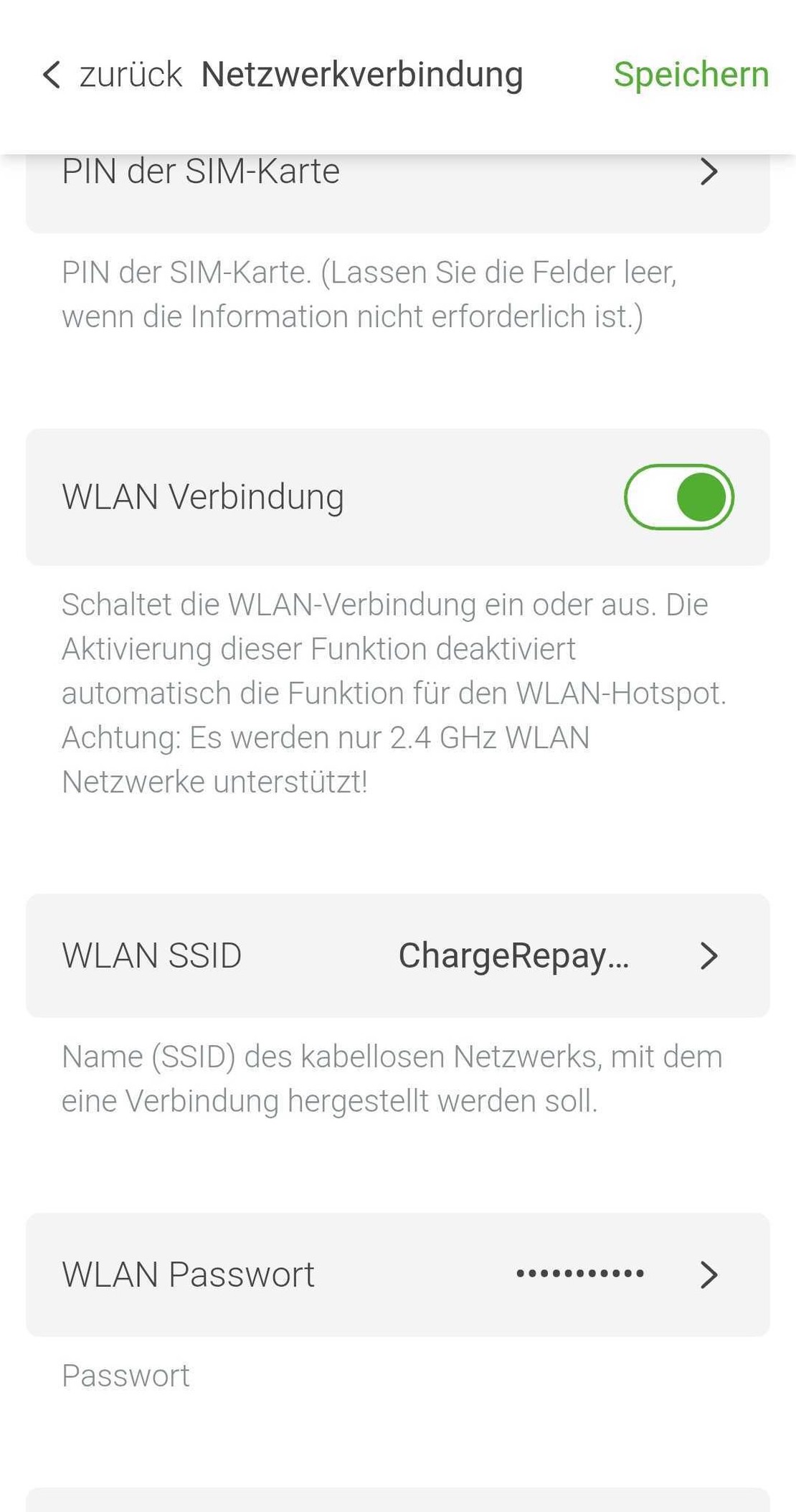

Navigieren Sie in den Bereich Netzwerkverbindungen und aktivieren Sie den Toggle “WLAN Verbindung”. Tragen Sie anschließend die folgenden Werte ein:
WLAN SSID: Tragen Sie den Namen Ihres Heim-WLANs ein
WLAN Passwort: Geben Sie das Passwort Ihres WLANs ein.
Speichern und Neustart
Speichern Sie die Einstellungen und starten Sie die Wallbox neu.
Konfiguration über das Webinterface

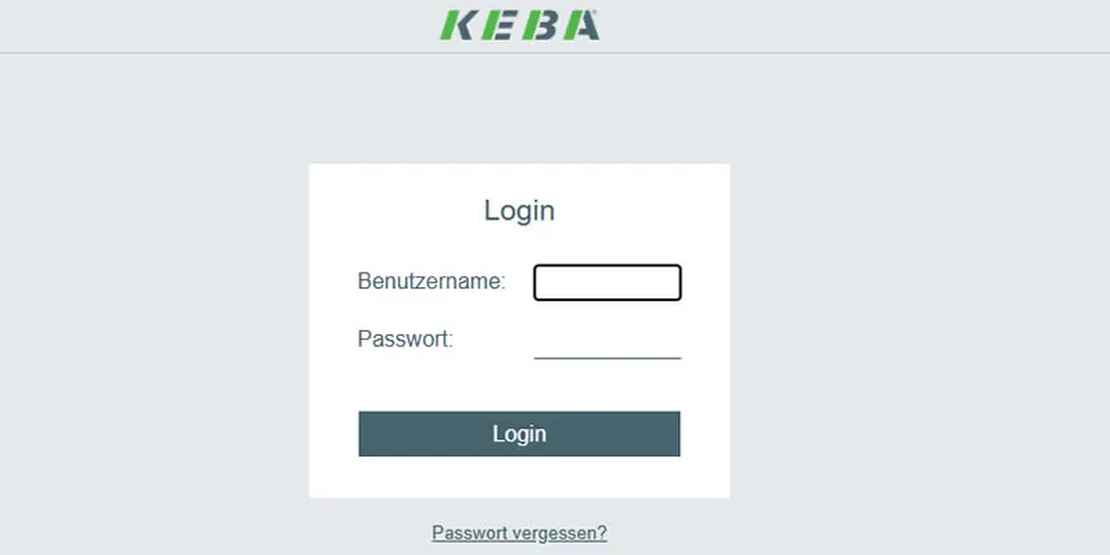

Webinterface öffnen und anmelden
Öffnen Sie einen Webbrowser und geben Sie die IP-Adresse der Wallbox ein, um das Webinterface zu öffnen und melden Sie sich mit Ihren Zugangsdaten an.
Überprüfen Sie anschließend die Uhrzeit der Wallbox. Die Uhrzeit kann über das Menü ‘Konfiguration’ → ‘Gerät’ gesetzt werden.
Netzwerkverbindung konfigurieren

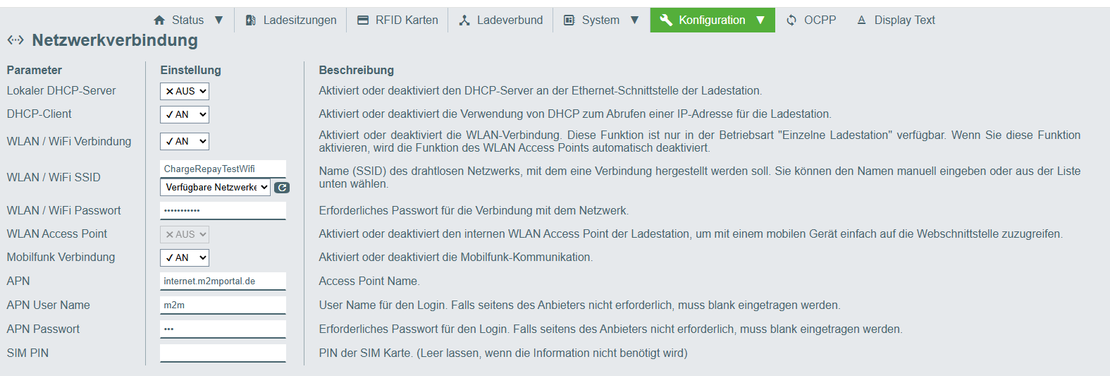

Öffnen Sie über das Menü “Konfiguration” die Seite “Netzwerkverbindung. Je nachdem wie Sie Ihre Wallbox mit dem Internet verbinden möchten, können Sie hier die Verbindung konfigurieren.
WLAN Konfiguration
Aktivieren Sie die “WLAN/WiFi Verbindung”. Wählen Sie den Namen Ihres WLANs aus und tragen Sie das entsprechende Passwort ein.
SIM Konfiguration
Aktivieren Sie die “Mobilfunk Verbindung” und tragen Sie die folgenden Werte ein.
APN: internet.m2mportal.de
APN User Name: m2m
APN Passwort: sim

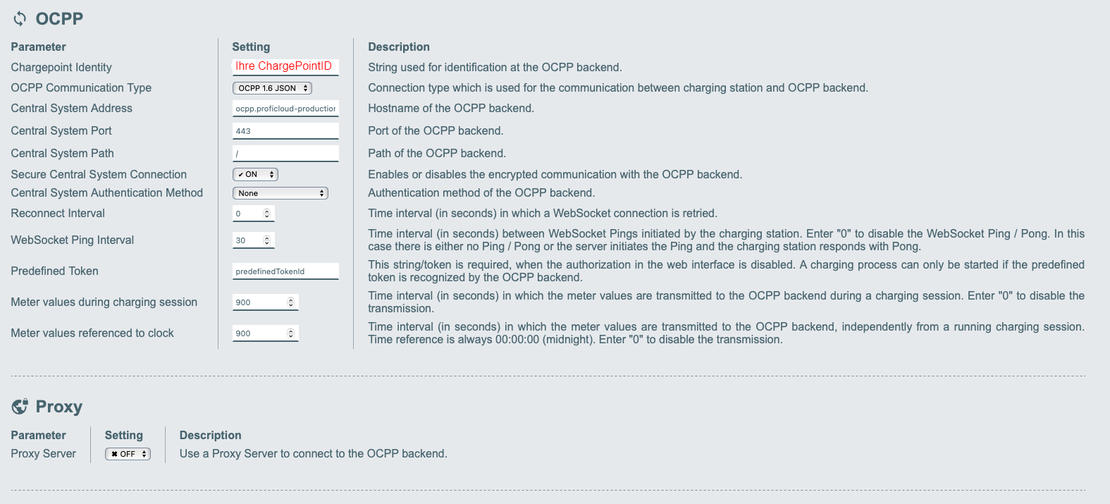

OCPP Einstellungen
Öffnen Sie die OCPP-Einstellungen. Achtung: Klicken Sie nicht auf ‘Proxy’.
Tragen Sie folgende Daten ein:
Identität der Ladestation: ChargepointID aus dem Charge Repay Service (Menü -> Anleitung)
Hostname des Zentralsystems: ocpp.proficloud-production.io
Zentralsystemport: 443
Zentralsystempfad: /
Sichere Zentralsystemverbindung: aktivieren
Zertifikat hochladen (optional)
Sollte keine OCPP Verbindung aufgebaut werden können, laden Sie das Zertifikat IRSG Root X1 als Stammzertifikat hoch.
Speichern und Neustart
Speichern Sie die Einstellungen und starten Sie die Wallbox neu.
